單/三相工頻交流風機組輸入電功率測試應用案例

風機是中國對氣體壓縮和氣體輸送機械的習慣簡稱，廣泛用于工廠、礦井、隧道、冷卻塔、車輛、船舶和建筑物的通風、排塵和冷卻，鍋爐和工業爐窯的通風和引風；空氣調節設備和家用電器設備中的冷卻和通風；谷物的烘干和選送，風洞風源和氣墊船的充氣和推進等。

風機的主要組成部分：電源、電動機、葉輪等其他配件。

按電動機的類型，需要的測試種類有：直流風機、單/三相工頻風機、單/三相變頻風機等。

在風機的性能測試中，對風機電機的功率性能測試是必不可少的組成部分。

應用客群：

某些風機性能測試臺設計制造客戶

應用需求：

完成風機性能測試過程中的電機輸入功率的實時測試。

數據要求精確度高，對數據變化反應靈敏；

數據易讀取，便于對風機特性曲線的二次集成開發；

工頻電源驅動，側重性價比；

儀表推薦：

8904F2/8902F2三相功率計系列

案例介紹：

8904F2/8902F2三相功率計，是青智公司基于多年功率計設計、生產技術沉淀，應用優質的ARM處理芯片開發的具有超強實用性、通用性和高穩定性的系列產品。

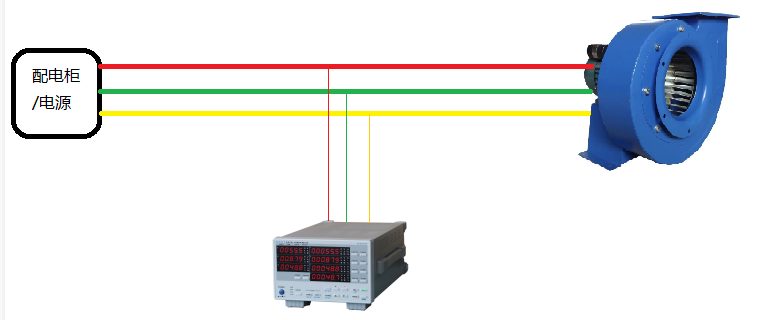

產品不但可以實現每個輸入單元的單相測量功能，也可以實現由多個輸入單元組成的接線組的測量功能(Σ功能)?？蓪?shí)現應對單相/三相工頻風機的輸入功率測試的需求。

產品特點：

結構緊湊，經濟、性價比高，占用空間??；

三通道設計，且可以滿足單通道測量，便于單/三相產品的測量；

量程大，電壓默認最大600V，電流默認最大40A，量程支定制、擴展，適用范圍廣。；

精度0.2級，測量更精確；

數據更新最快高達20次/秒，設備運行狀態變化監測更及時；

配備RS485/232通訊串口，標準MOBSU_RTU通訊協議，便于二次開發；

可擴展過電壓、過電流、過功率繼電器報警型號輸出；

特性展示：

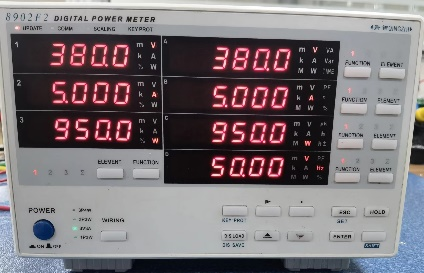

1、顯示功能：七窗口數碼管顯示，兩區可單獨設置顯示內容，左側三窗口可同步切換各通道的電壓、電流、功率數據；右側四窗口可通過按鍵切換不同顯示內容，查看更方便、全面。

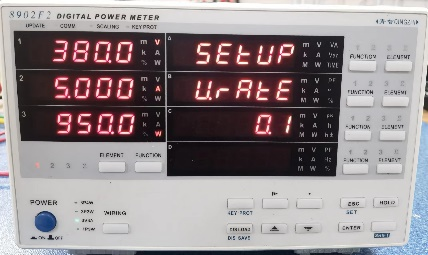

2、數據刷新功能：得益于高性能的AD采樣芯片，本系列儀表最快可實現20次/秒的有效值數據刷新，對風機運行過程中的數據變化，可以更及時、準確的更新、存儲和經通訊口輸出。

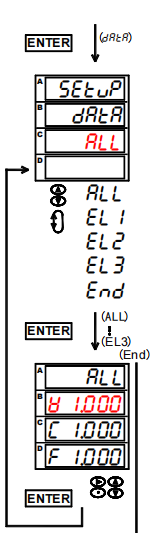

3、倍率設置更靈活：為便于單相三通道、三相組合測試，儀表支持分通道倍率設置，或3通道統一設置，應用更便捷、更靈活。可支持3個單相通道接入不同規格的電流互感器。

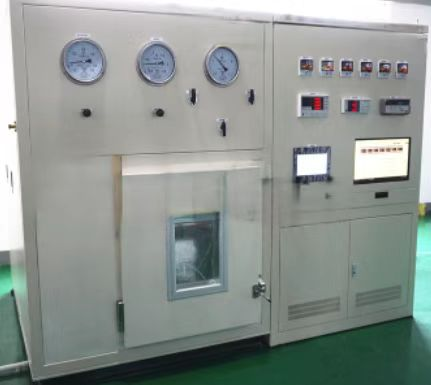

現場圖例：

選型拓展：

1、直流風機：8730C/8718C/8710C

2、工頻風機：8710C/8718C/8902F2/8904F2

3、變頻調制風機：8962A1/8930/8730C
