電參數測量 SINCE 1988一、面板介紹

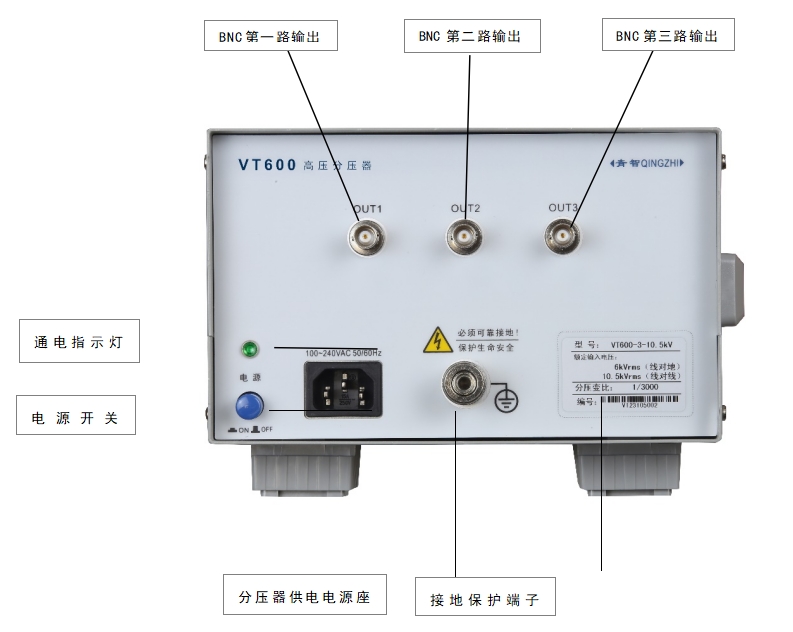

前面板介紹

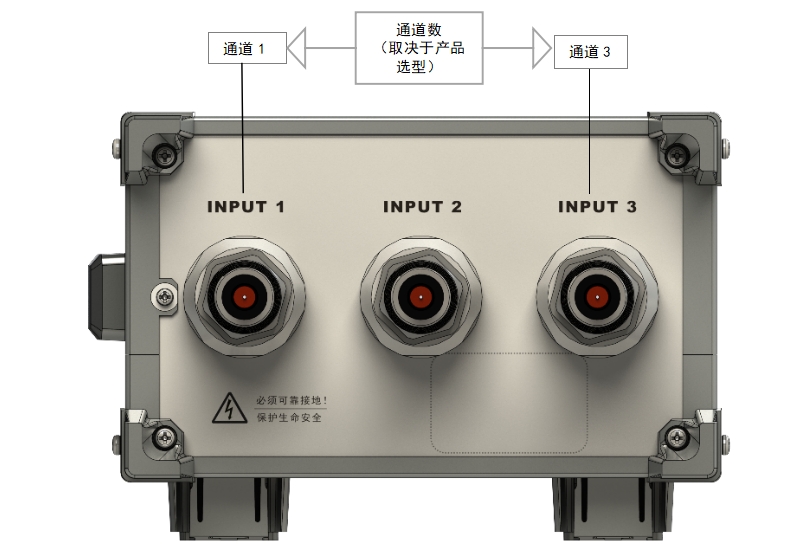

后面板介紹
二、主要性能及技術指標
| 選型(說明見后面注釋) | VT600-X-3.5kv | VT600-X-7kv | VT600-X-10.5kv | |
|---|---|---|---|---|
| 輸入電壓 （線對地） 注：括號內電壓為線間電壓 | 額定Utrms(Sine) | 2kV(3.5kV) | 4kV(7kV) | 6kV(10.5kV) |
| 最大Utrms | 2.4kV(4.2kV) | 4.8kV(8.4kV) | 7.2kV(12.6kV) | |
| 最大峰值電壓Upeak | 3 kv(5kV) | 6 kv(10kV) | 9 kv(15kV) | |
| 輸入阻抗 | 10MΩ | 20MΩ | 30MΩ | |
| 分壓變比 | 1/1000 | 1/2000 | 1/3000 | |
| 輸出負載 | min. 100kΩ; max. 200pF | |||
| 測量精度 | 幅度精度 | |||
| DC | ±量程的 0.2% | |||
| 0.05Hz-45Hz | ±量程的 0.2% | |||
| 45Hz-65Hz | ±量程的 0.1% | |||
| 65Hz-2.5kHz | ±量程的 0.2% | |||
| 2.5 kHz-10kHz | ±量程的 0.5% | |||
| 10kHz-100kHz | ±量程的 2% | |||
| 其他 | 測量電壓輸入 | 每通道標配高壓輸入引線3米， 用戶自行完成與被測線纜的連接，接地孔為公共參考端 | ||
| 信號輸出 | 每通道一個BNC座 | |||
| 溫度范圍 | 5-40°C | |||
| 供電 | 85-265V; 45-65Hz | |||
| 外形尺寸 (L×W×H) | 402mm x 225mm x 149mm | |||
注：選型中X代表通道數量，有（1、2、3）三種選型，分別表示1個通道、2個通道、3個通道
三、接線圖

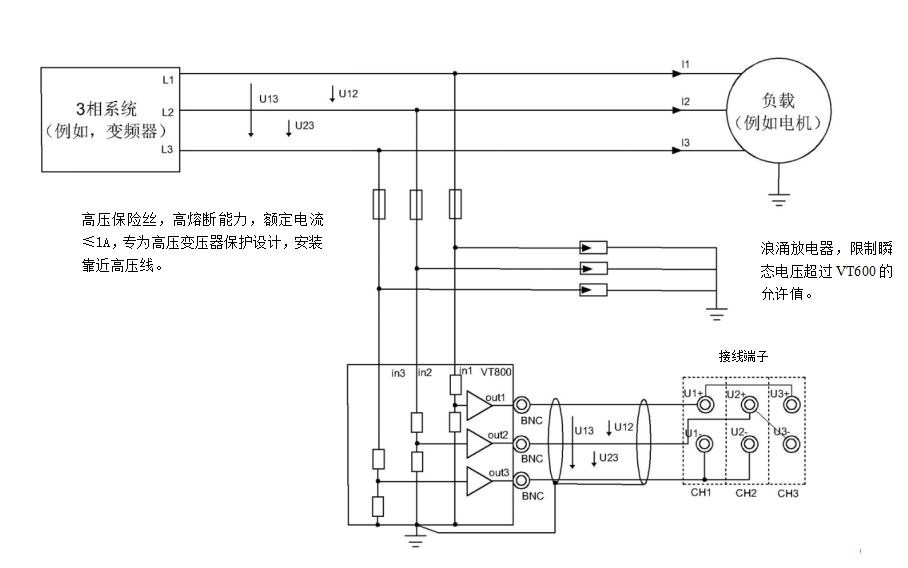

VT600的高壓輸入側in1,in2,in3分別連接被測端的L1, L2，L3。所有被測電壓具有相同的參考電位(大地)。 VT600可以測量隔離（非接地）電壓。因為VT600的接地可以把它們影射成對地電壓。 VT600的低壓二次側輸出端out1,out2,out3可以連接到高精度功率分析儀。
接線端子處連線并不唯一，根據不同儀器有不同的接線方式（圖示為8962A1在3V3A時的接線圖，其它型號儀表接線詳情請看具體儀表說明書接線圖章節）
四、尺寸規格

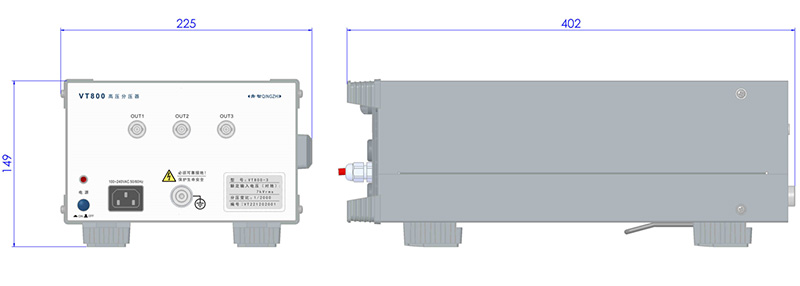

單位為毫米
